XZD香蕉筛

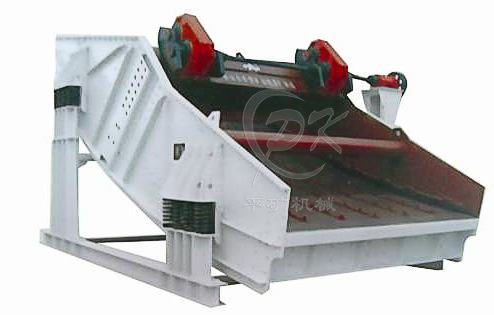

XZD香蕉型振动筛分机是一种自同步重型等厚筛,广泛应用于矿山大物料量采选作业中的筛选处理。我公司在消化吸收国外先进技术基础上,自行设计生产的XZD香蕉型振动筛分机。

我们在这里提供帮助:

轻松获得您所需要的答案

分享到:
■ 产品特点
XZD香蕉型振动筛分机是一种自同步重型等厚筛,广泛应用于矿山大物料量采选作业中的筛选处理。我公司在消化吸收国外先进技术基础上,自行设计生产的XZD香蕉型振动筛分机。
与同样规格传统筛比较,XZD香蕉型振动筛分机处理量更大,其单位面积处理量为传统分级筛的1.5~2倍。是目前性能最先进,最受欢迎的一种振动筛。
XZD香蕉型振动筛分机在入料端有一斜坡面,先以34°开始,紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高,呈现均匀状态,筛分效率显著提高,比相同有效面积振动筛的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,XZD香蕉型振动筛分机具有极高的筛分效率。
产品特点:
1、全部关键零部件均采用国际最先进的ANSYS有限元分析软件分析设计;
2、轴承、油封等标准件选用国际第一品牌SKF公司制造;
3、处理能力大,效率高。在同等条件下,香蕉筛可比其它类型的筛机增加处理能力40%~ 60%,效率在90%~95% 之间,达到国际先进水平;
4、结构合理。香蕉筛侧板上没有焊接,横梁全部采用目前国际流行的UC结构,刚度大,振动器驱动梁采用双H梁结构,侧板采用网状结构,加强整机的强度,并进行了结构优化和振动分析
5、加工精度高。不但能够绝对保证每个零件的加工精度,而且对所有加工件进行去应力处理,并确保洁净组装;
5、新型振动器。该振动器属于螺旋齿轮驱动大功率振动器,采用外置可调偏心块,同步齿轮采用高频淬火、磨齿加工工艺,确保筛机以准确的速度和振幅平稳运转;
6、性能可靠性高,运行平稳,偏摆极小,噪音超低


■ 技术参数
型号 筛面面积
(m2)
给料粒度
(mm)
处理量
(t/h)
筛面倾角 筛孔尺寸
(mm)
双振幅
(mm)
电压
(V)
功率
(KW)
ZXD1560 9 ≤300 80-400 5°-25° 5
段 筛 面

5-50 8-12 380 2x11
ZXD2060 12 110-500 2x15
ZXD2560 15 130-650 2x18.5
ZXD3060 18 160-750 2x22
ZXD3073 21.9 190-800 2x30
ZXD3642 15.12 130-650 2x15
ZXD3660 21.6 200-800 2x22
ZXD2590 22.5 200-800 2x22
ZXD3090 27 240-1100 2x30
ZXD3690 32.4 300-1350 2x37
