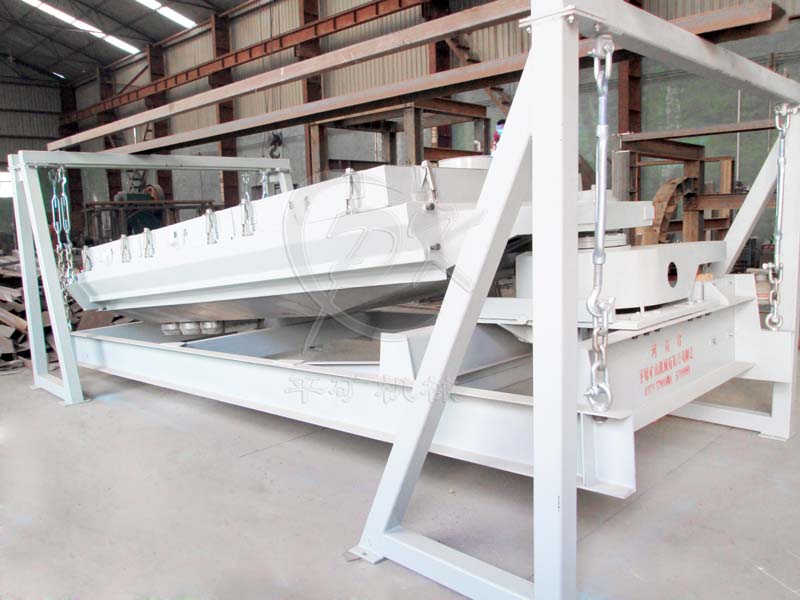

平面回转筛


平面回转筛(大颗粒尿素筛)可用于大型的筛选和分级, 可广泛运用于粮食,食品,化工,制糖,制盐,采矿,造纸等多种行业中原料及成品的筛选,分级作业。

我们在这里提供帮助:

轻松获得您所需要的答案

分享到:
  • 平面回转筛
■ 产品特点
平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动,在长度方向逐渐变成椭圆运动,最后在出料端转变成近似往复直线运动。
通过进料口喂入的物料,在平面回转筛体运动作用下,均匀的分布在整个筛网上,并产生自动分级,从而使料层下粒度较小的物料迅速过筛,而上面粒度相对较大的物料则向出料端运动。在移动过程中,由于没有搅拌和垂直跳动,因而其中较小的颗粒紧贴筛面,随时可以过筛。
出料端筛体的运动为近似往复直线运动,是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动,直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性跳动小球,有效地防止物料堵塞筛孔,保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡,从而保证了筛体运动的平稳性。

特点:

1)结构紧凑,外形整齐,美观
2)工作稳定可靠,操作维修方便
3)该机运用特殊的平衡方式(设有偏心平衡块)使筛体筛分过程中各个方向的惯性力都能够完全平衡,因而振动小,噪声低,运转平稳。
4)该机融合了圆运动,椭圆运动以及往复直线运动的优点,并设计了筛面清理装置,因而产量大,筛分效率高,动耗小。
5)主要部件使用机械折弯,铆接,焊接。密封性良好。
6)传动装置:采用皮带传动。传动平稳,可靠,噪音小,安装维修方便。

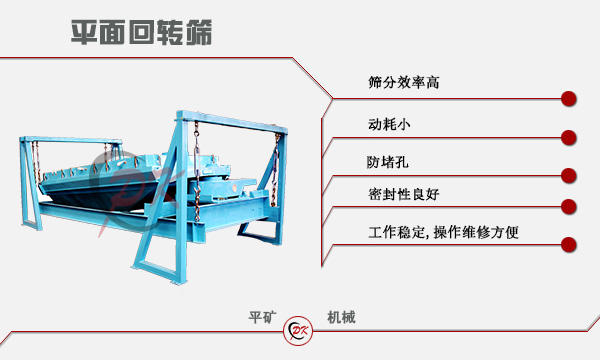

平面回转筛特点
■ 技术参数
型号 筛面面积 层数



给料粒度 振幅 振次 电机型号 功率
(m2) (mm) (mm) (r/min) (kW)
PXZS1224 1200x2400 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1230 1200x3000 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1236 1200x3600 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1524 1500x2400 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1530 1500x3000 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1536 1500x3600 1-3 <15 75-90 1450 Y132S-4 5.5
PXZS1830 1800x3000 1-3 <20 75-90 750 Y160L-8 7.5
PXZS1836 1800x3600 1-3 <20 75-90 750 Y160L-8 7.5
PXZS1840 1800x4000 1-3 <20 75-90 750 Y160L-8 7.5
PXZS2036 2000x3600 1-3 <20 75-90 750 Y160L-8 7.5
PXZS1840 2000x4000 1-3 <20 75-90 750 Y160L-8 7.5

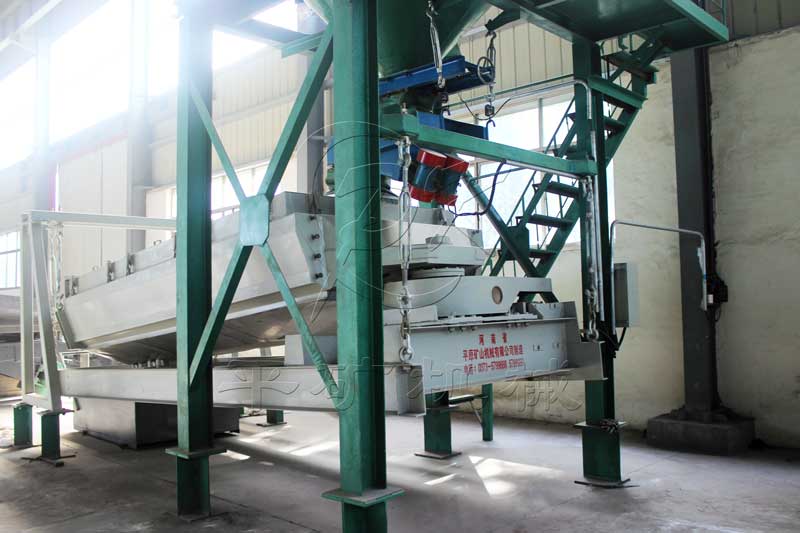

■ 产品应用
平面回转筛平面回转筛
