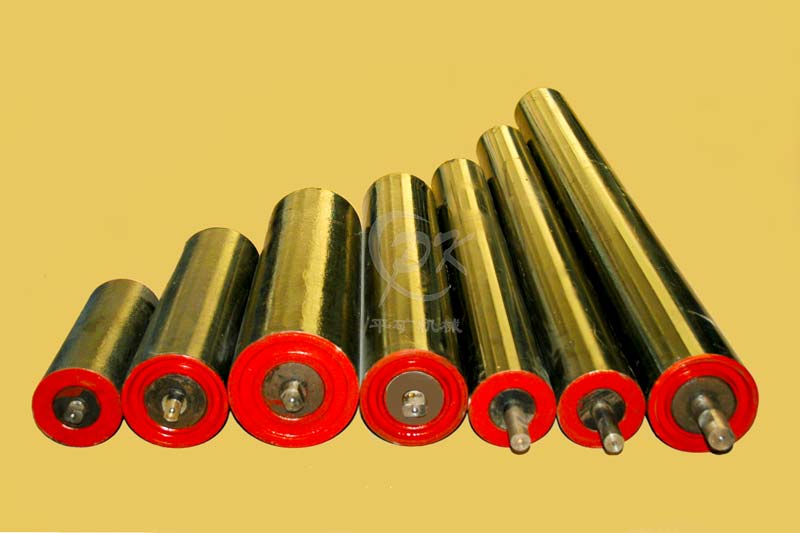

TG标准托辊


托辊是带式输送机的重要部件,种类多,数量大。它占了一台带式输送机总成本的35%,承受了70%以上的阻力,因此托辊的质量尤为重要。

我们在这里提供帮助:

轻松获得您所需要的答案

分享到:
■ 产品特点
托辊是带式输送机的重要部件,种类多,数量大。它占了一台带式输送机总成本的35%,承受了70%以上的阻力,因此托辊的质量尤为重要。
托辊的作用是支撑输送带和物料重量。托辊运转必须灵活可靠。减少输送带同托辊的摩擦力,对占输送机总成本25%以上的输送带的寿命起着关键作用。虽然托辊在带式输送机中是一个较小部件,结构并不复杂,但制造出高质量的托辊并非易事。
平矿机械生产的TG标准托辊各主要组成部分有以下特点:
1、轴:具有高精度的托辊轴采用专用加工机械制成。
2、管材:选用托辊专用高精度管材,有效减小径向跳动,以确保运转过程中的均匀转动。
3、滚珠轴承:根据公司多年经验,滚珠轴承与轴承座和轴之间选定了最佳的公差配合以及其对运转中升温等条件的适应,我们使用了具有小游隙、ZZ双面密封的深槽形滚珠轴承。
4、轴承座:由深冲材料及精密模具加工制成的轴承座采用自动双焊接方式焊接在钢管两端。由于产生统一的整体结构,确保运转过程中钢管与轴承座之间不会出现松动与破损。即使在高速运转过程中受到物料强冲击时,也能保持正常运行。
5、双迷宫腔隙式密封:双迷宫腔隙式密封具有非接触式结构,其独特的结构不但有效的减小旋转阻力,又能达到良好的密封效果,使托辊有较长的使用寿命。特别适用于长距离大运量的散装物料带式输送机,具有良好的防尘、防水性能,经过现场长期实用验证,性能均得到客户好评。
产品特点:
1、 径向跳动小,承载托辊保证在0.35毫米以下。
2、 旋转阻力小,阻力系数0.010以下。
3、 防尘防水性能优异、72小时防水试验,进水量0g。
4、 永久性润滑。
5、 寿命长(不少于5万小时)。
■ 技术参数
D L 轴承型号 d b h f 旋转部分 质量/kg 质量/kg
63.5

200 6203/4C

17

12

6

14

1.36 1.86
600 3.27 4.48
76



200 6204/4C



20



14



6



14



1.85 2.54
250 2.03 2.85
600 4.14 5.82
750 5.01 7.05
89





200 6204/C4





2.08 2.8
250 2.15 2.99
315 2.58 3.59
600 4.78 6.49
750 5.79 7.88
950 7.15 9.73
108










250 6205/C4










25










18










8










17










3.01 4.3
315 3.53 5.07
380 4.07 5.87
465 4.77 6.89
530 5.32 7.7
600 5.89 8.54
750 7.14 10.37
950 8.78 12.78
1150 10.43 15.2
1400 12.5 18.11
1600 14.18 20.7
133











250 6305/C4











25











18











8 17 4.65 4.3
315 5.45 7.12
380 6.3 8.23
465 7.38 9.62
530 8.21 10.7
600 9.1 11.86
700 10.37 13.53
800 11.61 15.17
950 13.54 17.66
1150 16.09 20.98
1400 19.28 25
1600 21.83 28.48
159









315 6306/C4









30









22









6.94 9.38
380 9.07 11.87
465 10.53 13.8
530 11.64 15.27
600 12.84 16.86
700 14.55 19.13
800 16.27 21.4
1150 22.27 29.34
1400 26.56 35.02
1600 29.99 39.56
